本項目是在江西一大型專業生產龍門刨銑床的廠家測試，客戶之前采用伺服系統來驅動工作臺，要求驅動系統的電機速度范圍在1：1000，即最低工作頻率需要達到0.05Hz，最高工作頻率在50Hz。客戶處使用的是三相異步電動機，尾部安裝有2500線的編碼器，電機功率為22kW?？蛻粢笤谡麄€調速范圍內速度平穩，切削力滿足設計要求。
龍門刨床：主要加工大型工件或同時加工多個工件，其主運動是工件隨著工作臺的直線往復運動，進給運動是刀架帶著刨刀作橫向或垂直的間歇運動。直流電機拖動，無級調速、運動平穩。由床身、工作臺、立柱、頂梁、橫梁、垂直刀架、側刀架組成。其既安裝有銑頭，做銑床切削，又安裝有刀架（垂直刀架和側刀架），實現刨床功能。
龍門銑床：龍門銑床與龍門刨床相似，其區別在于它的橫梁和立柱上裝的不是刨刀架，而是帶有主軸箱的銑刀架。龍門銑床主軸箱帶動銑刀旋轉為主運動，工作臺縱向往復運動是進給運動。龍門銑床生產率較高，適用于成批和單件生產，用以加工中型和大型工件。主參數為工作臺面寬度。

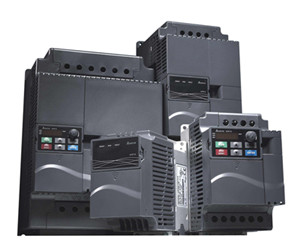

臺達VE系列變頻器具有伺服的功能，在閉環控制下能夠滿足調速范圍1：1000的要求。
由于電機為22kW，編碼器為2500線，差分信號輸出，+5V電壓供電，于是選擇使用VFD220V43A-2+EMV-PG01L搭配使用。
